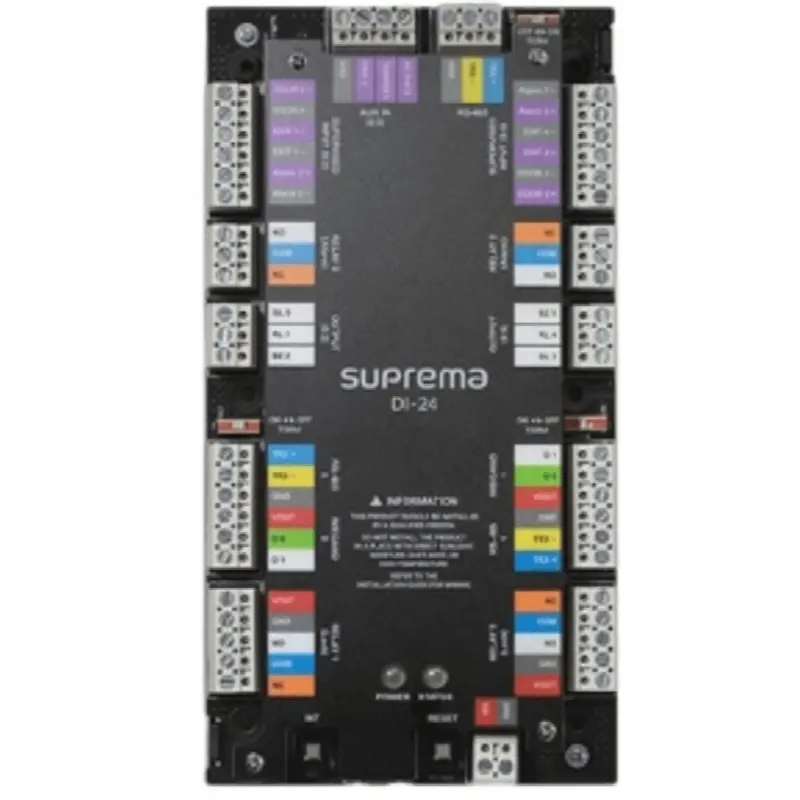

Expansor de Control de Acceso / 2 Puertas / 2 Entradas Wiegand / 4 Salidas Relé Tipo C / Escalable hasta 30 Puertas

Descripción Completa Producto

El DI24 es un módulo de interfaz inteligente diseñado para expandir capacidades de control de acceso en instalaciones de gran envergadura. Este expansor de 2 puertas simplifica la gestión de sitios extensos al reducir significativamente la complejidad del cableado necesario. Se integra de manera nativa con los controladores CS20S y CS20P, permitiendo escalar el sistema para administrar más de 30 puertas con una infraestructura mínima. Su arquitectura flexible admite dos configuraciones de lectores distintas, adaptándose a diversos requerimientos de seguridad y topología de red.

Características Principales

Módulo de expansión de 2 puertas con interfaz inteligente

Compatibilidad garantizada con controladores CS20S y CS20P

Escalabilidad hasta 30 puertas con cableado reducido

2 entradas Wiegand para lectores de tarjetas

4 salidas de relé Tipo C para control de cerraduras y auxiliares

Configuración alternativa: 2 puertas con 4 lectores RS485 Suprema

Especificaciones Técnicas

Capacidad de Puertas

Puertas por módulo: 2
Escalabilidad máxima: 30 puertas
Lectores por puerta (Wiegand): 2
Lectores por puerta (RS485): 4

Interfaces y Entradas

Entradas Wiegand: 2
Protocolo alternativo: RS485 Suprema
Tipo de interfaz: Inteligente

Salidas de Control

Salidas de relé: 4
Tipo de contacto: Tipo C (SPDT)
Aplicación: Cerraduras eléctricas, alarmas, auxiliares

Compatibilidad

Controladores compatibles: CS20S, CS20P
Topología soportada: Cableado mínimo en red distribuida

Nota: El DI24 opera como módulo esclavo bajo controladores maestros CS20S o CS20P. No funciona de manera independiente. La selección entre configuración Wiegand o RS485 Suprema se realiza durante la instalación según la topología de lectores requerida.
