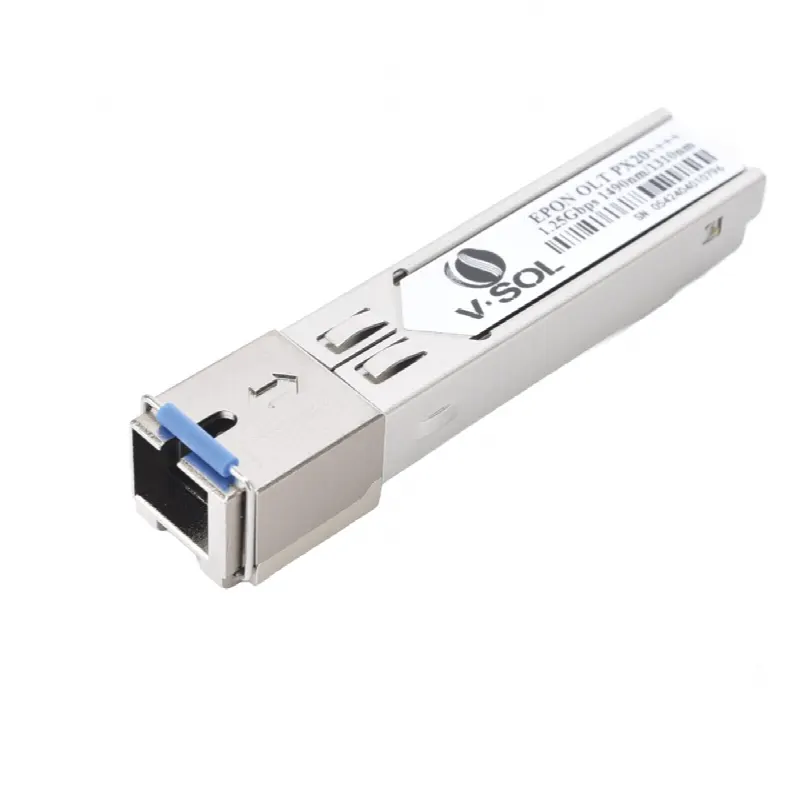

Módulo SFP EPON / PX20++++ / 1.25 Gbps Simétrico / Alcance 20 km (65,616 ft) / Potencia Óptica +9 a +13 dBm / SC/UPC / Longitud de Onda TX 1490nm RX 1310nm

Descripción Completa Producto

Módulo transceptor SFP EPON clase PX20++++ diseñado para despliegues en redes de fibra óptica pasiva (EPON) conforme a IEEE 802.3-2008. Proporciona transmisión bidireccional simétrica a 1.25 Gbps sobre una única fibra mediante multiplexación por longitud de onda (WDM), con transmisión en 1490 nm y recepción en 1310 nm. La potencia óptica de salida de +9 a +13 dBm permite cubrir distancias de hasta 20 km (65,616 ft) en condiciones de alta atenuación de planta. Incorpora laser DFB en transmisión y receptor APD-TIA con capacidad burst-mode para operación en arquitecturas punto-multipunto típicas de EPON. Alimentación mediante fuente única de +3.3V y conector SC/UPC para integración directa en equipos de red.

Características Generales

• Estándar: IEEE 802.3-2008 1000BASE-PX20

• Tipo de módulo: PX20++++

• Velocidad de transmisión: 1.25 Gbps simétrico bidireccional

• Conector: SC/UPC

• Longitud de onda TX: 1490 nm (laser DFB)

• Longitud de onda RX: 1310 nm (receptor APD-TIA)

• Distancia máxima de operación: 20 km (65,616 ft)

• Potencia óptica de salida: +9 a +13 dBm

• Modo de recepción: Burst-mode

• Alimentación: +3.3V de fuente única

• Temperatura de operación: 0 ~ 70 °C

• Compatibilidad: RoHS 2.0

• Características EMI/EMC: Excelentes características de inmunidad

Desempeño Óptico

Velocidad: 1.25 Gbps simétrico

Longitud de onda TX: 1490 nm

Longitud de onda RX: 1310 nm

Potencia óptica de salida: +9 a +13 dBm

Alcance máximo: 20 km (65,616 ft)

Transmisor: Laser DFB

Receptor: APD-TIA burst-mode

Modo: Bidireccional WDM

Especificaciones Físicas y Eléctricas

Factor de forma: SFP

Conector: SC/UPC

Voltaje de alimentación: +3.3V

Temperatura de operación: 0 ~ 70 °C

Estándar: IEEE 802.3-2008

Clase: PX20++++

Compatibilidad: RoHS 2.0

Inmunidad EMI/EMC: Excelente

Aplicaciones Compatibles

• Redes EPON (Ethernet Passive Optical Network)

• IEEE 802.3ah 1000BASE-PX20

• IEEE 802.3ah 1000BASE-PX20+

• IEEE 802.3ah 1000BASE-PX20++
